Система балансировки СБЗ-3 6К-12В (Pb)

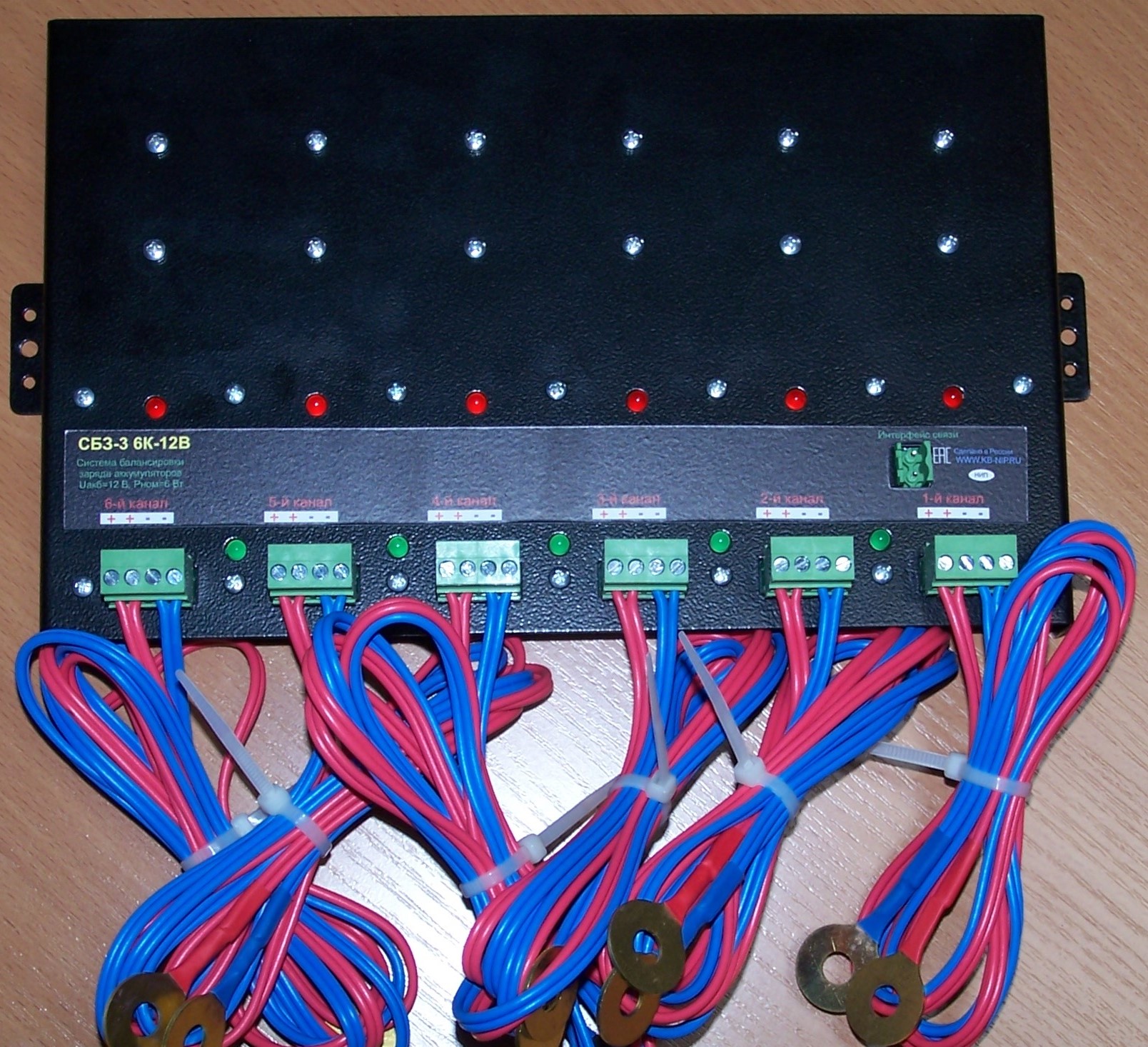

Система балансировки заряда СБЗ-3 6К-12В (Pb) предназначена для балансировки заряда шести свинцово-кислотных АКБ с номинальными напряжениями 12 В. Изготавливается в металлическом корпусе.
Поставляется с комплектом из 6 проводов длиной 1 метр с разъемами и латунными наконечниками диаметром 8 мм для подключения к АКБ.
Паспорт системы балансировки СБЗ-3 6К-12В (Pb) находится здесь (ссылка на pdf-файл).
Систему можно использовать как с 6 последовательно включенными АКБ в сборке на 72 В, так и с последовательно-параллельно включенными АКБ на 24 В или 36 В. Все каналы на плате гальванически развязаны, поэтому не имеет значения какой канал к какой АКБ в цепи будет подключен.
| Номинальный ток неактивного канала, мА | 4 |
| Номинальное напряжение балансируемых АКБ, В | 12 |
| Максимальная емкость подключаемой АКБ* | 260 А·ч |
| Номинальная мощность балансировки каждого канала, Вт | 6 |
| Количество балансируемых АКБ, шт. | 6 |
| Габаритные размеры модуля, мм | 282х160х32 |
| Вес модуля, кг | 1,32 |
* При токе заряда до 0,2С и разбросе емкостей до 20%.
При заряде током больше 0,2С максимальная емкость пропорционально снижается.
